Budowa i konserwacja kół zębatych

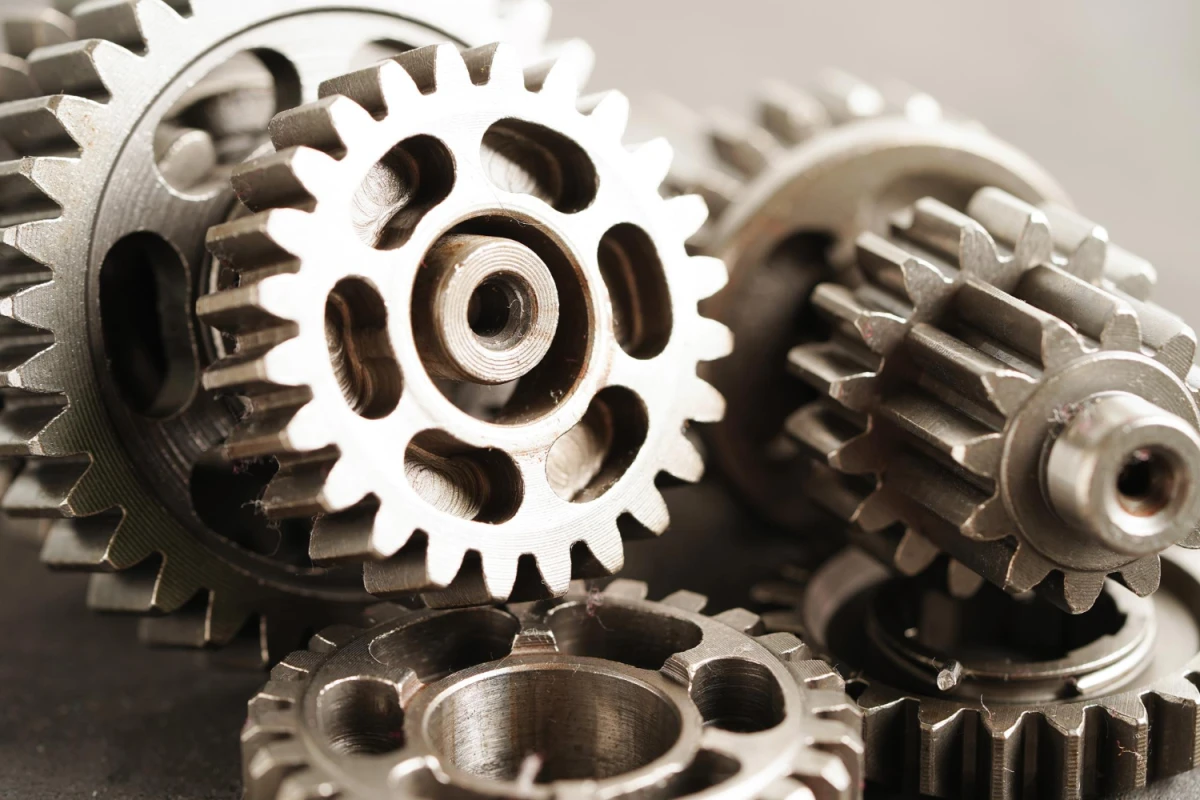

W obszarze inżynierii mechanicznej oraz teorii maszyn i urządzeń, fundamentalnymi elementami służącymi do przenoszenia ruchu obrotowego oraz momentu siły między współpracującymi osiami są koła zębate. Ze względu na zróżnicowanie geometrii uzębienia oraz wzajemne usytuowanie wałów, wyodrębnia się kilka podstawowych kategorii tych komponentów. Do najczęściej implementowanych w praktyce konstrukcyjnej należą zębniki walcowe o zarysie ewolwentowym, stosowane w układach o równoległych osiach wałów, charakteryzujące się podwyższoną sprawnością oraz zdolnością do realizacji znacznych przełożeń w relatywnie kompaktowej konfiguracji przestrzennej. Alternatywnym rozwiązaniem są przekładnie stożkowe, wykorzystywane w przypadkach wymagających reorientacji kierunku transmisji energii pod kątem prostym lub ostrym – ich uzębienie może przyjmować postać prostą, łukową bądź hipoidalną, przy czym konstrukcje hipoidalne zapewniają wyższą płynność kinematyczną oraz obniżoną emisję hałasu. W sytuacjach wymagających przeniesienia napędu na osie skrzyżowane, lecz nieprzecinające się, inżynierowie sięgają po mechanizmy ślimakowe, składające się ze ślimaka (elementu o geometrii zbliżonej do gwintu) oraz współpracującego z nim koła ślimakowego – tego rodzaju układy cechują się właściwością samohamowności oraz możliwością uzyskania ekstremalnie wysokich przełożeń kosztem obniżonej sprawności energetycznej. Odrębną, niezwykle istotną grupę stanowią tryby wewnętrzne, w których uzębienie zlokalizowane jest na wewnętrznej powierzchni wieńca, co umożliwia realizację przekładni planetarnych o zredukowanych wymiarach osiowych oraz zwiększonej nośności. Nie można pominąć także kół zębatych o zarysie łukowym (przykładowo typ CirKular lub system Novikova), w których linia styku zębów ma charakter punktowy – rozwiązanie to stosuje się w wysokoobrotowych oraz silnie obciążonych agregatach, gdzie krytyczne znaczenie przypada minimalizacji naprężeń kontaktowych. Warto również wymienić koła zębate suche, funkcjonujące bez udziału smaru ciekłego, najczęściej wykonywane z polimerów konstrukcyjnych, stosowanych w urządzeniach drobnego gospodarstwa domowego, peryferyjnych urządzeniach drukujących czy mechanizmach zabawkarskich – aczkolwiek ich trwałość eksploatacyjna jest nieporównywalnie niższa, a zakres zastosowań ogranicza się do niewielkich wartości obciążeń jednostkowych.
Analizując rolę kół zębatych w zespołach przekładniowych, należy podkreślić, iż każda przekładnia zębata stanowi zestaw wzajemnie zazębiających się elementów uzębionych, służących do transformacji parametrów kinematycznych – prędkości kątowej oraz momentu siły. W konfiguracji redukcyjnej, większe koło napędzane (określane jako wieniec), pozostające w zazębieniu z mniejszym zębnikiem napędzającym, powoduje zmniejszenie prędkości obrotowej przy równoczesnym zwiększeniu momentu, co ma kluczowe znaczenie w maszynach wymagających wysokiego wysiłku mechanicznego przy niskiej częstotliwości wirowania, takich jak prasy hydrauliczne, wyciągarki górnicze, urządzenia dźwigowe czy wolne przełożenia w pojazdach samochodowych podczas manewru ruszania na wzniesieniu. Odwrotną konfigurację realizują multiplikatory, gdzie szybkoobrotowy zębnik napędza wolniejsze koło – priorytetem jest tutaj wzrost prędkości, co znajduje zastosowanie w turbinach wiatrowych, które przetwarzają niskie prędkości obrotowe wirnika (rzędu kilkunastu obrotów na minutę) na wysokie prędkości generatora (dochodzące do 1500 obrotów na minutę), umożliwiając tym samym generację energii elektrycznej. Nader istotnym aspektem jest precyzyjne wykonanie zazębienia – odchylenia osiowe, błędy podziałki czy niewłaściwy luz obwodowy prowadzą do niepożądanych zjawisk, takich jak drgania torsyjne, hałas toczny, nierównomierność przekazywanego strumienia mocy oraz gwałtowny przyrost temperatury wewnątrz obudowy przekładni. W nowoczesnych przekładniach planetarnych, zestaw kilku kół satelitarnych współpracuje jednocześnie z centralnym kołem słonecznym oraz pierścieniem zewnętrznym, co pozwala na rozłożenie obciążeń na wiele równoległych dróg przepływu sił, a tym samym osiągnięcie niezwykle wysokiej gęstości momentu przypadającego na jednostkę masy całego agregatu – dzięki temu rozwiązaniu współczesne przekładnie automatyczne w pojazdach mogą cechować się znaczną kompaktością przy równoczesnym przenoszeniu momentów sięgających tysiąca niutonometrów. Materiał, z którego wykonuje się koła zębate przeznaczone do warunków wysokich obciążeń – najczęściej specjalne stale stopowe, hartowane indukcyjnie, nawęglane lub azotowane, natomiast w środowiskach silnie korozyjnych (przemysł chemiczny, aplikacje morskie) – brązy aluminiowe, mosiądze lub zaawansowane polimery wzmacniane włóknem szklanym bądź węglowym, które wykazują odporność na procesy korozyjne. Nie można również pominąć kół zębatych o zębach skośnych, które generują niższy poziom hałasu w porównaniu do uzębień prostych dzięki stopniowemu wchodzeniu w fazę zazębienia – to właśnie one odpowiadają za akustyczny komfort we wnętrzach współczesnych pojazdów, gdzie w skrzyni biegów nie obserwuje się charakterystycznego „wycia” właściwego dla przekładni o zębach prostych.
Kwestia utrzymania ruchu oraz prawidłowej eksploatacji kół zębatych należy do najważniejszych zagadnień z zakresu niezawodności systemów napędowych, zwłaszcza gdy elementy te funkcjonują przez wiele godzin w środowiskach obarczonych podwyższonym zapyleniem, wysoką temperaturą lub wilgotnością. Podstawową czynnością okresową jest wizualna oraz instrumentalna kontrola stanu powierzchni bocznych zębów – należy zwracać szczególną uwagę na występowanie przejawów zużycia adhezyjnego (zadziorów, przetarć, wyglansowanych obszarów świadczących o mikrowtopieniach), zmęczenia kontaktowego (pitting, czyli mikroskopijne wgłębienia, które z upływem czasu łączą się w większe ubytki materiału) oraz deformacji plastycznych (spłaszczonych lub wygiętych wierzchołków zębów). W przypadku układów pracujących w środowisku obarczonym obecnością ciał stałych (pył, opiłki, pył węglowy, piasek), niezbędne jest stosowanie skutecznych systemów uszczelniających oraz cykliczne płukanie wnętrza przekładni dedykowanymi środkami myjącymi – abrazyjne oddziaływanie zanieczyszczeń drastycznie przyspiesza procesy erozyjne, prowadząc do degradacji precyzyjnych powierzchni kół zębatych. Nader ważnym parametrem eksploatacyjnym jest utrzymanie właściwego luzu międzyzębnego – zarówno zbyt mały (prowadzący do klinowania, emisji wysokotonowego pisku oraz nadmiernego nagrzewania, co może skutkować zatarcinem i całkowitym zablokowaniem napędu), jak i nadmierny (wywołujący udary, wzrost poziomu hałasu oraz przyspieszone zużycie udarowe wierzchołków zębów) są objawami nieprawidłowej regulacji osiowej lub zużycia łożysk tocznych. W ramach działań prewencyjnych zaleca się okresową analizę wibracyjną z wykorzystaniem czujników przyspieszeń (akcelerometrów) oraz pomiary termowizyjne kamerą pracującą w podczerwieni, ponieważ lokalne wzrosty temperatury w strefie zazębienia często sygnalizują rozpoczynający się proces zatarcia lub niewydolność układu smarowania, umożliwiając wykrycie rodzącej się usterki przed wystąpieniem katastrofy maszyny i kosztownego przestoju linii produkcyjnej. Ponadto nie należy pomijać kontroli momentu dokręcenia połączeń wpustowych oraz kołnierzy mocujących koła zębate na wałach – poluzowanie tych elementów powoduje mikroruchy względne, które skutkują frettingiem, czyli zużyciem ciernym o charakterze korozyjno-ściernym, objawiającym się rdzawym nalotem i mikroskopijnymi wżerami powierzchniowymi. W ramach profilaktyki technicznej rekomenduje się również periodyczną wymianę uszczelnień wałów i pokryw, ponieważ nawet niewielki wyciek oleju prowadzi do obniżenia poziomu medium smarnego, a w konsekwencji do pracy w warunkach niedoboru smaru, co w przedziale czasowym rzędu kilku minut może spowodować całkowitą destrukcję nawet najstaranniej wykonanych kół zębatych.
Odpowiedni dobór środków smarnych do kół zębatych stanowi fundament długotrwałej i bezawaryjnej eksploatacji każdej przekładni mechanicznej. Głównym zadaniem smaru jest rozdzielenie współpracujących mikronierówności powierzchni zębów poprzez wytworzenie trwałego filmu olejowego, który zapobiega bezpośredniemu kontaktowi metal–metal, odprowadza ciepło powstające na skutek tarcia wewnętrznego oraz chroni przed korozją. W przypadku przekładni walcowych i stożkowych o niezbyt wysokich prędkościach obwodowych (do około 15 metrów na sekundę, co odpowiada około 54 kilometrom na godzinę na obwodzie koła) najczęściej stosuje się oleje przekładniowe o lepkości ISO VG 150–460 wzbogacone dodatkami EP (ekstremalne ciśnienie, od angielskiego extreme pressure), zawierającymi związki siarki, fosforu oraz cynku, które w podwyższonych temperaturach występujących w mikrostrefach styku zębów tworzą warstwy trybochemiczne o dużej wytrzymałości na ścinanie – są to mikroskopijne, niezwykle twarde warstwy ochronne z siarczków i fosforków, działające jako inteligentna powłoka zdolna wytrzymać naciski jednostkowe rzędu kilku gigapaskali. Dla jednostek szybkoobrotowych, takich jak turbiny parowe, sprężarki wirnikowe czy przekładnie wzbudnic prądnic, rekomendowane są oleje o niższej lepkości (VG 32–68), często klasyfikowane jako CLP HC (na bazie syntetycznych węglowodorów lub polialfaolefin – PAO, bądź estrów syntetycznych), które wykazują wyższą stabilność oksydacyjną oraz szerszy zakres temperatur pracy (od minus 40 do plus 120 stopni Celsjusza), a także znacząco niższą tendencję do pienienia się. Odmienne wymagania stawiane są wobec smarów plastycznych przeznaczonych do przekładni otwartych (przykładowo wielkoobwodowe mechanizmy obrotowe żurawi portowych, koparek kołowych czy obrotnic dźwigów) – w tych aplikacjach stosuje się kompozycje litowe, wapniowe lub kompleksowe o wysokiej przyczepności (tzw. smary lepkie z dodatkami stałych substancji poślizgowych, jak dwusiarczek molibdenu – MoS₂ – lub grafit), które nie spływają z pionowych lub nachylonych powierzchni uzębienia kół zębatych, a ponadto wykazują odporność na ekstremalne obciążenia jednostkowe, sięgające w wielkich maszynach górniczych dziesiątek ton na centymetr kwadratowy. W przypadku przekładni ślimakowych, gdzie dominuje tarcie ślizgowe (a nie toczne, jak w przekładniach walcowych), konieczne jest użycie olejów o podwyższonej adhezyjności i obniżonej tendencji do pienienia, często z adiuwantami modyfikującymi współczynnik tarcia granicznego – są to zazwyczaj kompozycje na bazie olejów mineralnych z dodatkami polarnymi, które zapewniają skuteczne zwilżanie mosiądzu lub brązu, z których wykonuje się koła ślimakowe. Niezwykle istotnym zabiegiem jest systematyczna analiza zużycia środka smarnego – okresowa ocena liczby kwasowej (TAN – total acid number), zawartości wody (nawet śladowe ilości H₂O przyspieszają procesy korozyjne i starzenie oksydacyjne), lepkości w temperaturze 40 stopni Celsjusza oraz obecności cząstek metalicznych za pomocą spektrometrii lub analizy ferograficznej. To właśnie takie dogłębne procedury analityczne pozwalają przewidzieć zbliżające się awarie kół zębatych na długo przed wystąpieniem objawów destrukcji, umożliwiając planową wymianę medium smarnego lub regenerację zespołu przekładniowego w optymalnie wyznaczonym terminie, bez generowania nieplanowanych przestojów. Dzięki zaawansowanym technologicznie substancjom smarnym oraz systematycznie prowadzonym zabiegom konserwacyjnym, współczesne koła zębate są zdolne do nieprzerwanej pracy przez okres kilkudziesięciu tysięcy godzin, a w wielu przypadkach ich trwałość eksploatacyjna przekracza czas życia maszyny, w której zostały zamontowane.
